フレッツ・ADSL 配線方法
フレッツ・ADSLでIP電話対応ADSLモデム内蔵ルータを利用する場合の配線方法をご案内します。
ブロードバンドルータを利用される場合は配線が異なりますのでご注意ください。
ご利用の機器によってポートの名称が異なる可能性がありますので予めご了承ください。

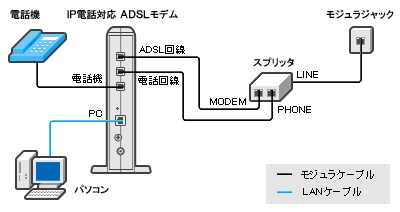

配線図
フレッツ・ADSL配線方法
接続方法

STEP1
モジュラジャックとスプリッタのLINEポートをモジュラケーブルで接続します。
STEP1
STEP2
スプリッタのMODEMポートとADSLモデムのADSL回線ポートをモジュラケーブルで接続します。
STEP2
STEP3
スプリッタのPHONEポートとADSLモデムの電話回線ポートをモジュラケーブルで接続します。
STEP3
STEP4
ADSLモデムの電話機ポートと電話機をモジュラケーブルで接続します。
STEP4
STEP5
ADSLモデムのPCポートとパソコンのLANポートをLANケーブルで接続して配線完了です。
ご利用のパソコンにLANポートが無い場合は、別途LANボード、もしくはLANカードをご用意いただく必要がございます。
STEP5
