各種設定方法
フレッツ 光ネクスト マンションタイプ VDSL方式 配線方法
フレッツ 光ネクスト マンションタイプ VDSL方式でIP電話対応ルータを利用する場合の配線方法をご案内します。
図はパソコンを1台接続する場合の配線です。接続できるパソコンの台数はIP電話対応ルータに搭載されているLANポートの数によって異なります。
ご利用の機器によってポートの名称が異なる可能性がありますので予めご了承ください。

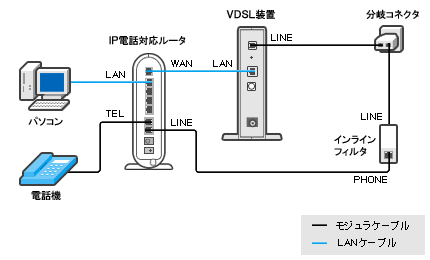

配線図
フレッツ 光ネクスト マンションタイプ VDSL方式 配線方法
接続方法

STEP1
分岐コネクタをモジュラジャックに接続します。
STEP1
STEP2
分岐コネクタとインラインフィルタのLINEポートをモジュラケーブルで接続します。
STEP2
STEP3
インラインフィルタのPHONEポートとIP電話対応ルータのLINEポートをモジュラケーブルで接続します。
STEP3
STEP4
分岐コネクタとVDSL装置のLINEポートをモジュラケーブルで接続します。
STEP4
STEP5
VDSL装置のLANポートとIP電話対応ルータのWANポートをLANケーブルで接続します。
STEP5
STEP6
IP電話対応ルータのPHONEポートと電話機をモジュラケーブルで接続します。
STEP6
STEP7
IP電話対応ルータのLANポートとパソコンのLANポートをLANケーブルで接続します。
ご利用のパソコンにLANポートが無い場合は、別途LANボード、もしくはLANカードをご用意いただく必要がございます。
図はパソコンを1台接続する場合の配線です。接続できるパソコンの台数はIP電話対応ルータに搭載されているLANポートの数によって異なります。
STEP7
