各種設定方法
Bフレッツ ファミリータイプ 配線方法
Bフレッツ ファミリータイプでIP電話を利用する場合の配線方法をご案内します。
図はパソコンを1台接続する場合の配線です。接続できるパソコンの台数はルータに搭載されているLANポートの数によって異なります。
ご利用の機器によってポートの名称が異なる可能性がありますので予めご了承ください。

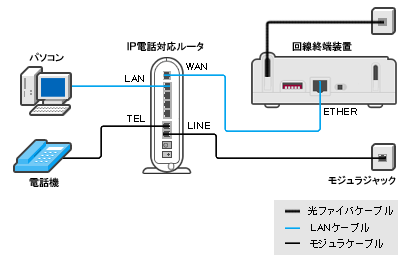

配線図
Bフレッツ ファミリータイプ配線方法
接続方法

STEP1
回線終端装置のETHERポートとIP電話対応ルータのWANポートをLANケーブルで接続します。
STEP1
STEP2
モジュラジャックとIP電話対応ルータのLINEポートをモジュラケーブルで接続します。
加入電話回線をお持ちでない場合、この手順は必要ございません。
STEP2
STEP3
IP電話対応ルータのTELポートと電話機をモジュラケーブルで接続します。
STEP3
STEP4
IP電話対応ルータのLANポートとパソコンのLANポートをLANケーブルで接続します。
ご利用のパソコンにLANポートが無い場合は、別途LANボード、もしくはLANカードをご用意いただく必要がございます。
図はパソコンを1台接続する場合の配線です。接続できるパソコンの台数はIP電話対応ルータに搭載されているLANポートの数によって異なります。
STEP4
